SW-100 光线式起动开关

所属类型：	起动开关
品牌：	松下
产地：	苏州
状态：	在产
特点：	参阅基本信息

符合人体工程学的易操作型起动开关

UL/C-UL 、CE 已取得。
CE : EMC指令
UL : Listing认证

特点

■安全使用

使用光幕传感器时请事先确认系统的安全性、是否满足以下控制系统的构成。

>>光幕传感器的使用注意事项

操作方便、手部无需任何负担，符合人体工程学的新型开关。 [SW-101]

本产品为光线式(2光轴)开关，操作时手只需轻轻接触检测面，即可产生遮光效果使装置起动。

减少因物体掉落引起的误动作 [SW-101]

对反应时间作略微延迟的设定，在物体滚落的瞬间使开关不会反应，手接触开关时才会动作，从而可避免因物体掉落而导致的误动作。

符合ISO 13851(JIS B 9712)的双手操作控制装置所需的防止功能异常要求事项的开关[SW-111]

■带护栏设计，可防止误动作
SW-111可节省自行制作护栏类部件的工时。
形状符合ISO 13851标准，即使撞到手腕与手肘也不会产生误动作(遮光)。

可有效控制起动 [SW-111]

将手置于SW-111本体上时，不会进行检测。弯曲手指并轻轻握住时才会进行检测，因此可有效控制起动。

配备外部输入指示灯

配备2个系统(双色)外部输入指示灯，可用于作业指示灯等各种用途。

防止因污迹引起误动作

如果因沾染灰尘等引起遮光状态持续10秒以上时，即为无效，并亮起异常指示灯(黄色)。

采用长寿命光MOS继电器

由于输出采用光MOS继电器，因此1个开关既可适应公共负极电路又可适应公共正极电路。而且，无需像有接点型继电器那样定期更换。

INFORMATION

・安全机器选型指南
>>安全机器的选型步骤 (PDF)

种类

品名		形状	型号	电源电压	输出
光线式起动开关			SW-101	12～24V DC ±10%	半导体光MOS继电器输出×3
	带护栏		SW-111	12～24V DC ±10%	半导体光MOS继电器输出×3

规格

种类		光线式起动开关
			带护栏
型号		SW-101	SW-111
检测方式		透过型光电传感器式(2光轴)
适用标准		CSA 22.2 No.14、CSA 22.2 No.0.8、ANSI/NFPA 79、UL 508、EN 60947-5-2(仅限EMC)
电源电压		12～24V DC±10％　脉动P-P10％以下
消耗电流		100mA以下(不包括外部连接负载)
输出		半导体光MOS继电器输出×3 ・最大负载电流：100ｍA ・外加电压：30V DC以下・剩余电压：1.5V以下(负载电流为100mA时)
	输出动作	输出1：检测时(遮光时)OFF/非检测时(入光时)ON 输出2/3：检测时(遮光时)ON/非检测时(入光时)OFF
	短路保护	配备
反应时间		检测时：100ms以下、非检测时：50ms以下
遮光时间监视功能		通过端子间的短路进行有效、无效的切换(短路时无效)
外部输入		0～1V或10V～+V：有效(外部输入指示灯亮起) 4～6V或断开：无效(外部输入指示灯熄灭)
指示灯	电源指示灯(POWER)	绿色LED(通电时亮起)
	工作状态指示灯(OPE.)	绿色LED(检测时亮起)
	外部输入指示灯1	绿色LED(外部输入1有效时亮起)
	外部输入指示灯2	橙色LED(外部输入2有效时亮起)
	异常指示灯(FAULT)	黄色LED(异常时亮起或闪烁)
环境性能	保护构造	IP65(IEC)、TYPE 1(UL 50)(端子部除外)
	使用环境温度	-25～+50℃(注意不可结露、结冰)，存储时：-30～+70℃
	使用环境湿度	30～85％RH、存储时：30～85％RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V １分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动	频率10～500Hz　双振幅3mm　X,Y和Z方向各2小时	频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度500m/s²(約50G)　X,Y和Z方向各3次
可装拆式端子	连接器部	3.5mm间距 2阶梯式插座：12极
	端子部	3.5mm间距弹簧压紧端子：6极×2(Phoenix Contact公司制造 FMC1,5/6-ST-3,5)
配线电缆		0.2〜1.5mm² [包括单芯线或套箍(插片)端子]
最大电缆长度		最长20m(0.2〜0.3mm²的电缆) 最长100m(0.3～1.5mm²的电缆)
材质		外壳：聚碳酸酯、聚酯，O形圈：硅橡胶，安装螺母：PBT，安装衬垫：硅橡胶
重量		本体重量：约130g，包装重量：约200g	本体重量：约150g，包装重量：约220g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

尺寸图

单位mm

SW-101

光线式起动开关

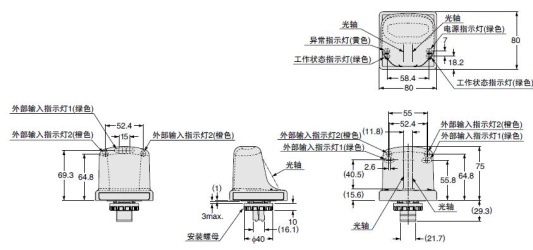

未装安装螺母的产品外形图

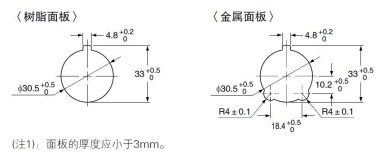

面板加工尺寸

SW-111

光线式起动开关

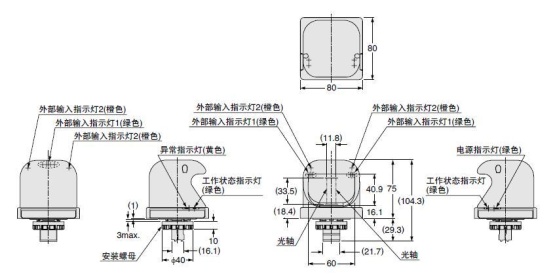

未装安装螺母的产品外形图

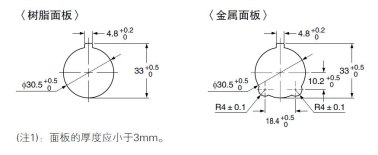

面板加工尺寸

可选件

品名	型号	内容
安装工具	SW-MT1	用市售的扳手紧固安装螺母时使用的辅助工具。
SW-101用检测面保护膜	SW-PS1	保护SW-101的检测面不被污染或损伤的透明保护膜。
