系列详情

PM-25 微型光电传感器

所属类型：微型光电传感器
品       牌：松下
产       地：日本
状       态：在产
特       点：标配3个保护电路
投光、受光部间距为6mm，留有余量
根据投光、受光标记轻松调整
大而清晰多角度动作指示灯

可用M2/M3螺丝进行安装！

PM-25
UL C-UL Recognaized CE Marking UKCA Korean S Mark

UL/C-UL 、CE 、Korean S Mark 、UKCA 已取得。
UL : Recognition认证
韩国S标志 : 仅NPN输出・1m电缆长度型（除耐弯曲型）

NEW 符合2021年12月　ISO 13849-1(1类、PLc)。

※用于上述用途时，请务必阅读「使用注意事项」
※使用本产品时，请务必查看使用国家或地区的标准/规定。
※如果您需要认证书或确认函，请联系各地营业分公司。

特点

符合安全标准！ NEW

作为符合安全标准的微型光电传感器，为了提高安全性，可进行加装或在极小的空间内安装。
传感器单体符合类别ISO 13849-1※1符合(类别1、PLc)※2。
与符合类别4、PLe的控制器组合使用，实现传感器的双重化
※1 : 控制系统的安全相关部件　第1部分：设计的一般原则
※2 : 2021年12月以后生产的产品开始符合标准。

■3类、PLd构造示例

3类、PLd构造示

[使用3 类 PLd 时的注意事项]
传感器的二重化是必不可少的！！
连接安全控制器时
・如果单独使用本产品，传感器发生异常时，安全系统可能无法运行。
・请勿将 PM-25 / 45 系列的双输出单独用作双重安全电路。

 注意

  • 不能用于人体检测。
  • 不适用于手动开闭门。
  • 不适合用作安全门开关。

■使用示例

使用示例

[使用条件]

1.设备内部存在危险，对外部造成伤害。
2.3 类、PLd 以下的设备。
3.带有可以关闭危险的自动门装置。

※1～3全都适用！

※在其他条件下也可以使用。

※为安全用途而使用时、请务必阅读「使用注意事项」。

The only 1※
标配3个保护电路

机身虽小，却在所有机型中标配
1.电源逆接保护电路
2.输出逆接保护电路
3.输出短路保护电路
通过以上电路的标准配备，大幅减少了因错误配线造成传感器故障所导致的风险。

行业首创！※保护构造IP64

采用本公司独特的整体成型法，使得检测面和主体之间没有任何间隙。大大减少了因水滴飞溅、灰尘等造成故障的可能性。

行业首创！保护构造IP64
※照片为PM-L45。
※截至2022年7月公司调查

The only 1※
投光、受光部间距为6mm，留有余量

检测部位的外形尺寸和本公司以往产品相同，通过将投光•受光部分厚度各减少0.5mm，可使投光•受光间隔扩大1mm。大大降低了检测物体和检测部位发生冲击的危险性。

投光、受光部间距为6mm，留有余量
(单位 : mm)
※照片为PM-K45。

The only 1※
根据投光、受光标记轻松调整

可从前后•左右对光轴的上下位置进行确认。可轻松调整检测物体的位置。

根据投光、受光标记轻松调整
※照片为PM-K45。

No. 1※
大而清晰多角度动作指示灯

搭载投光时会自动打开的大型作业指示灯（橙色）。不仅可以进行从上方确认，还可从侧面进行确认。

  M3螺丝轻松安装！

  M2螺丝或者M3螺丝可轻松安装。
  (M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  ■M2或者M3螺丝1点固定 : PM-F25、PM-R25
  ■M2或者M3螺丝2点固定 : 除上述以外的其他机种


树脂结构耐振动、冲击

用树脂将电缆和内部电路结合部位等应力集中位置覆盖住，这一结构可有效降低因振动、冲击造成的故障风险。

树脂结构耐振动、冲击
树脂充填构造〈截面图〉

用途

托板的定位
托板的定位

检测到挡板※时托板自动停止。

检测移动体的原点及超限运动
检测移动体的原点及超限运动

利用台座挡板※检测原点及超限运动。

※挡板指的是使传感器进行作业的检出物体。

检测旋转体的原点
检测旋转体的原点

在旋转体上开缝，检测原点。

种类

超小型・电缆型

符合ISO 13849-1 1类、PLc(注1)

种类形状
(mm)		检测距离
型号(注2)电缆长度输出输出动作
K
型		6mm
(固定)		PM-K251mNPN开路集电极
晶体管		装备2种输出：
入光时ON／
遮光时ON
PM-K25-R1m 耐弯曲
PM-K25-C33m
PM-K25-P1mPNP开路集电极
晶体管
L
型		PM-L251mNPN开路集电极
晶体管
PM-L25-R1m 耐弯曲
PM-L25-C33m
PM-L25-P1m开路集电极
晶体管
U
型		PM-U251mNPN开路集电极
晶体管
PM-U25-R1m 耐弯曲
PM-U25-C33m
PM-U25-P1mPNP开路集电极
晶体管
F
型		PM-F251mNPN开路集电极
晶体管
PM-F25-R1m 耐弯曲
PM-F25-C33m
PM-F25-P1mPNP开路集电极
晶体管
R
型		PM-R251mNPN开路集电极
晶体管
PM-R25-R1m 耐弯曲
PM-R25-C33m
PM-R25-P1mPNP开路集电极
晶体管
(注1)：从2021年12月以后生产的产品开始符合标准。订购符合安全标准的产品时，请下单Lot No.“1L1”(前三位)以后编号的产品。
(注2)：型号名称末尾带"-R"的机种为耐弯曲电缆型，带"-C3"的机种为3m电缆长度型。

规格

种类超小型・电缆型
 耐弯曲电缆型3m电缆长度型
型号NPN输出PM-□25PM-□25-RPM-□25-C3
PNP输出PM-□25-P--
符合标准及认证CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、ISO13849-1(1类、PLｃ)(注2)、UL/c-UL认证、韩国S标志认证(注3)
检测距离6mm(固定)
最小检测物体0.8mm×1.2mm不透明体
应差（迟滞）0.05mm以下
重复精度0.01mm以下
电源电压5V DC～24V DC±10%　脉动P-P10%以下
消耗电流15mA以下
输出<NPN输出型>
NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(输出和0V间)
・剩余电压：2V以下(流入电流50mA)、1V以下(流入电流16mA)

<PNP输出型>
PNP开路集电极晶体管
・最大流出电流：50mA
・外加电压：30V DC以下(输出和+V间)
・剩余电压：2V以下(流出电流50mA)、1V以下(流出电流16mA)
 流出电流入光时ON／遮光时ON　装备2种输出
短路保护装备
反应时间入光时：20μs以下、遮光时：80μs以下
(最大反应频率为3kHz)(注4)
工作状态指示灯橙色LED(入光时亮灯)
污损度3
耐
环
境
性		保护结造IP64(IEC)
使用环境温度
(注5)(注6)		-25℃～+55℃(注意不可结露、结冰)、存储时：-30℃～+80℃
使用环境湿度5%RH～85%RH、存储时：5%RH～95%RH
使用环境照明度荧光灯光：受光面照明度1,000 ℓx以下
耐电压AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动频率10Hz～2,000Hz　双振幅1.5mm(最大加速度196m/s²)　XYZ各方向2小时
耐冲击加速度15,000m/s2(约1,500G)　XYZ各方向3次
投光元件红外线LED(投光波峰波长：855nm、非调制式)
材质外壳：PBT、显示罩：聚碳酸酯
电缆0.09mm2 4芯 附带橡胶绝缘电缆PVC 1m0.1mm2 4芯 附带耐弯曲性橡胶绝缘电缆 PVC 1m(注7)(注8)0.09mm2 4芯 附带橡胶绝缘电缆 PVC 3m
延长电缆0.3mm2以上的电缆，全长可延长到100m(注9)(注10)
重量本体重量：约10g、包装重量：约15g本体重量：约30g、包装重量：约35g

(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：2021年12月以后生产的产品开始符合标准。
(注3)：韩国S标志认证产品仅为NPN输出电缆长度1m型（不包​​括抗弯电缆型）。
(注4)：反应频率是指使下图中的圆盘旋转时的数值。

(注5) : 如果在＋50℃以上的环境温度下使用，请务必将传感器安装于金属体上。
(注6) : 请注意，当环境温度在−10℃以下时，PM-□25-R型电缆会失去柔软性。
(注7) : PM-□25-R的电缆适用于移动机座上的耐弯曲电缆。当传感器安装在移动机座上时，固定传感器电缆接点使得没有压力施加在上面。
(注8) :保管PM-□25-R时，请勿接触检测部位及作为指示灯部位的电缆。
(注9) : 延长电缆超过20m以上时，请确认传感器附属电缆一端的供应电压在4.5V以上。
(注10) : 为安全使用，总长度应小于30m。

尺寸图

  • 单位mm

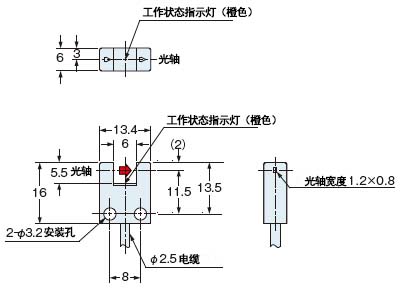

PM-F25□

传感器

PM-F25□

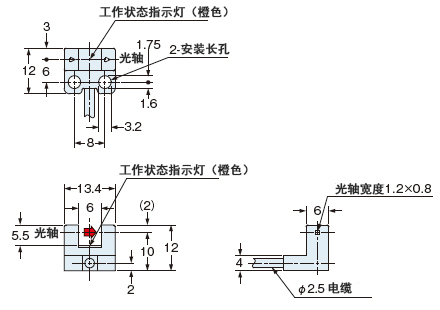

PM-K25□

传感器

PM-K25□

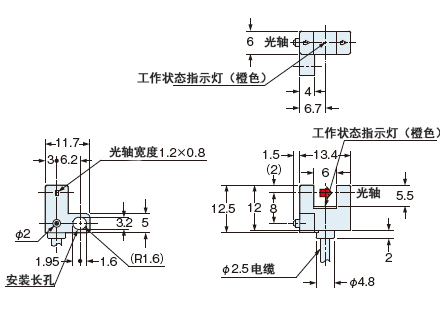

PM-L25□

传感器

PM-L25□

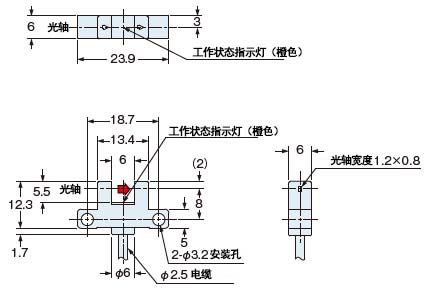

PM-R25□

传感器

PM-R25□

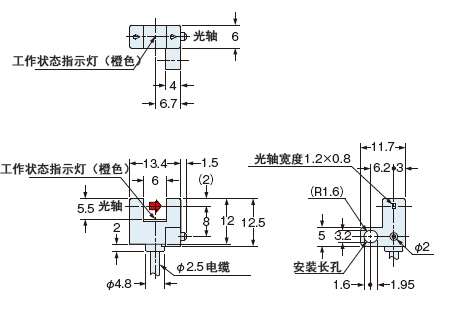

PM-U25□

传感器

PM-U25□

可选件

品名型号内容
安装螺丝组件 MS-M2 带垫圈的安装螺丝M2用于超小型传感器（每套50个）。
带弹簧垫圈可牢牢固定。
MS-M2
M2螺丝(长度10mm)
带弹簧垫圈

连接用连接器（e-CON）推荐产品介绍

3M日本(株)制
适用连接器：37104-4080-G00 FL

详情请参考、「3M™ 小型・卡式连接器介绍」。

回路・连接

NPN输出型

输入·输出电路图

NPN输出型 输入·输出电路图
(注1) : 不使用的输出线请务必进行绝缘处理。

连接图

NPN输出型 连接图
(注1) : 不使用的输出线请务必进行绝缘处理。

输出动作

 导线颜色输出动作
输出1黑入光时ON
输出2白遮光时ON

PNP输出型

输入·输出电路图

PNP输出型 输入·输出电路图
(注1) : 不使用的输出线请务必进行绝缘处理。

连接图

PNP输出型 连接图
(注1) : 不使用的输出线请务必进行绝缘处理。

输出动作

 导线颜色输出动作
输出1黑入光时ON
输出2白遮光时ON

使用注意事项

  • 请勿将本产品用于直接检测人体。 如果使用，有死亡或重伤的风险。
  • 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。
  • PM-□25符合国际标准ISO 13849-1（1类, PLc），可作为间接保护人体的检测装置。
  • PM-□25用作安全系统的一部分时，请参阅｢PM-□25/□45 When Using for Safety Applications｣中关于安全相关的注意事项后方可使用。将其作为安全系统的一部分使用时，请务必遵守｢PM-□25/□45 When Using for Safety Applications｣中记载的内容，以免造成人身伤害和财产损失。请通过以下方式下载｢PM-□25/□45 When Using for Safety Applications｣。

    >>点击此处下载｢PM-□25/□45 When Using for Safety Applications｣

安装

  • 用螺丝固定主体时，请严格遵守以下条件。
螺丝弹簧垫圈平垫圈紧固扭矩
M2螺丝1枚ø4.3mm(小型圆形)0.15N・m
M3螺丝1枚ø6mm(小型圆形)0.5N・m

<用M2螺丝固定时>

<用M3螺丝固定时>

使用另售的安装螺丝组件MS-M2时，附带弹簧垫圈。

  • 使用环境温度在+50℃以上时，请务必安装到金属体上。

关于延长电缆

  • 若使用截面积为0.3mm2以上的电缆全长可延长至100m，但延长电缆会造成电压降低，因此，请确保传感器的带连接器电缆一侧以及端子上的供给电压处于额定范围内。
关于延长电缆

不过，当包括传感器附带电缆在内的电缆全长为下列数值时，则无需确认电压。

延长电缆
导线导体截面积		电缆全长
0.08～0.1mm25m
0.2mm210m
0.3mm220m

使用韩国S-mark合规品时

  • 连接到本产品上的电源线及输出线请控制在10m以内。

其他

  • 本产品是以在工业环境中使用为目的而开发/制造。
  • 由于是设备内置型，因此，在抗干扰光束方面并未采取特别的措施。请注意不要使光束直射受光部。
  • 使用时请避开通电时的过渡状态（50ms）
  • 在灰尘较多的作业现场使用时，请定期使用干燥、柔软的布等将投光、受光部位擦拭干净。
  • 传感器附近有马达、电磁线圈以及电磁阀等会产生较大电涌的装置时，请在该装置上安装电涌吸收器。此外，请避免与动力线并行配线，与此同时，在传感器的＋V和0V之间连接电容器，确认电涌已完全消失后再使用。
  • PM-□25-R在使用环境温度−10℃附近时电缆会失去柔软性，敬请注意。
  • PM-□25-R采用在可动部位使用的耐弯曲性电缆规格。在可动部位使用时，为防止给电缆抽出部分施加压力，请将电缆根部固定住。
  • 保管PM-□25-R，请防止接触到检测部位及作业指示灯部位的电缆。
