系列详情

NA40 40mm光轴间距通用区域传感器

所属类型：区域传感器
品       牌：松下
产       地：苏州
停产日期：2023年09月29日
特       点：参阅基本信息

薄型和智能化

推荐替代产品

生产终止品 推荐替代品
订货产品号/型号 终止日期   订货产品号/型号 产品名称 备注
订货产品号：NA40-10
型号：NA40-10		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-10-H
型号：NA40-10-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-10-K
型号：NA40-10-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-12
型号：NA40-12		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-12-H
型号：NA40-12-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-12-K
型号：NA40-12-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-14
型号：NA40-14		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-14-H
型号：NA40-14-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-14-K
型号：NA40-14-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-16
型号：NA40-16		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-16-H
型号：NA40-16-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-16-K
型号：NA40-16-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-20
型号：NA40-20		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-20-H
型号：NA40-20-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-20-K
型号：NA40-20-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-24
型号：NA40-24		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-24-H
型号：NA40-24-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-24-K
型号：NA40-24-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-2EUD
型号：NA40-2EUD		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-2EUP
型号：NA40-2EUP		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-4
型号：NA40-4		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-4-H
型号：NA40-4-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-4-K
型号：NA40-4-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-4EUD
型号：NA40-4EUD		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-4EUP
型号：NA40-4EUP		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-4SUD
型号：NA40-4SUD		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-4SUP
型号：NA40-4SUP		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-6
型号：NA40-6		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-6-H
型号：NA40-6-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-6-K
型号：NA40-6-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-8
型号：NA40-8		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-8-H
型号：NA40-8-H		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-8-K
型号：NA40-8-K		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-ECD
型号：NA40-ECD		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-ECP
型号：NA40-ECP		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-MUD
型号：NA40-MUD		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号：NA40-MUP
型号：NA40-MUP		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。

配套产品・可选件的推荐替代产品

生产终止品 推荐替代品
产品名称 订货产品号/型号 终止日期   订货产品号/型号 产品名称 备注
前罩 订货产品号： FC-NA40-10
型号： FC-NA40-10 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-12
型号： FC-NA40-12 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-14
型号： FC-NA40-14 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-16
型号： FC-NA40-16 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-20
型号： FC-NA40-20 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-24
型号： FC-NA40-24 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-4
型号： FC-NA40-4 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-6
型号： FC-NA40-6 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
前罩 订货产品号： FC-NA40-8
型号： FC-NA40-8 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-10
型号： MC-NA40-10 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-10H
型号： MC-NA40-10H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-12
型号： MC-NA40-12 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-12H
型号： MC-NA40-12H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-14
型号： MC-NA40-14 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-14H
型号： MC-NA40-14H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-16
型号： MC-NA40-16 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-16H
型号： MC-NA40-16H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-20
型号： MC-NA40-20 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-20H
型号： MC-NA40-20H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-24
型号： MC-NA40-24 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-24H
型号： MC-NA40-24H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-4
型号： MC-NA40-4 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-4H
型号： MC-NA40-4H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-6
型号： MC-NA40-6 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-6H
型号： MC-NA40-6H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-8
型号： MC-NA40-8 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
保护外壳 订货产品号： MC-NA40-8H
型号： MC-NA40-8H 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
安装支架 订货产品号： MS-NA40-1
型号： MS-NA40-1 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
电缆 订货产品号：NA40-CC3
型号：NA40-CC3		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
电缆 订货产品号：NA40-CC7
型号：NA40-CC7		 2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-10
型号： OS-NA40-10 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-12
型号： OS-NA40-12 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-14
型号： OS-NA40-14 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-16
型号： OS-NA40-16 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-20
型号： OS-NA40-20 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-24
型号： OS-NA40-24 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-4
型号： OS-NA40-4 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-6
型号： OS-NA40-6 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
狭缝透光罩 订货产品号： OS-NA40-8
型号： OS-NA40-8 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
适用于区域传感器的大型指示灯 订货产品号： SF-IND
型号： SF-IND 		2023年9月29日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。

规格

光轴数4光轴6光轴8光轴10光轴12光轴
型号NA40-4NA40-6NA40-8NA40-10NA40-12
　带防溅帽型NA40-4-HNA40-6-HNA40-8-HNA40-10-HNA40-12-H
检测高度120mm200mm280mm360mm440mm
检测距离5m
光轴间距40mm
检测物体φ60mm以上不透明体(完全遮光物体)
电源电压12～24V DC±10％　脉动P-P10％以下
消耗电流投光器：30mA以下
受光器：60mA以下		投光器：35mA以下
受光器：90mA以下
检测输出NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(检测输出和0V之间)
・剩余电压：1.6V以下(流入电流为100mA时)
　输出动作所有光轴入光时ON、一个或多个光轴遮光时OFF
短路保护配备
自我诊断输出NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(自诊断输出和0V之间)
・剩余电压：1.6V以下(流入电流为50mA时)
　输出动作不稳定入光状态持续5s以上时，或输出晶体管出现故障时OFF
短路保护配备
反应时间12ms以下
指示灯受光器上装有三色指示灯
・检测输出工作状态指示灯：红色LED(一个或多个光轴遮光时亮起)
・稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起)
・不稳定入光指示灯：黄色LED(一个或多个光轴不稳定入光时亮起)
※当输出晶体管出现故障时，三色指示灯会同时闪烁
防干扰功能配备(2台传感器可紧贴安装)
环
境
性
能		保护构造IP65(IEC)、防喷流型
使用环境温度－10～＋50℃(注意不可结露、结冰)，存储时：－10～＋60℃
使用环境湿度35～85％RH，存储时：35～85％RH
使用环境照明度白炽灯：受光面照明度3,500lx以下
耐电压AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击加速度100m/s2 (约10G)　X,Y和Z方向各3次
投光元件红外线LED(同步光束扫描方式)
材质保护外壳：铝，部件盒：ABS，前罩：丙烯，透镜：丙烯
电缆0.5mm2 4芯(投光器：3芯)橡皮电缆长0.5m，一端带圆型连接器
※请与另售连接电缆一起使用。
电缆延长0.5mm2以上的电缆全长可延长至100m，适用于投光器和受光器
(但2个投光器间防干扰电线可延长至20m)
重量(包括投光器和受光器)约400g约500g约630g约770g约890g
　带防溅帽型约500g约630g约800g约990g约1,150g
附件MS-NA40-1(传感器安装支架)：投光器用、受光器用2个1套，调整螺丝刀：1把
光轴数14光轴16光轴20光轴24光轴
型号NA40-14NA40-16NA40-20NA40-24
　带防溅帽型NA40-14-HNA40-16-HNA40-20-HNA40-24-H
检测高度520mm600mm760mm920mm
检测距离5m
光轴间距40mm
检测物体φ60mm以上不透明体(完全遮光物体)
电源电压12～24V DC±10％　脉动P-P10％以下
消耗电流投光器：35mA以下
受光器：90mA以下		投光器：
35mA以下
受光器：
115mA以下
检测输出NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(检测输出和0V之间)
・剩余电压：1.6V以下(流入电流为100mA时)
　输出动作所有光轴入光时ON、一个或多个光轴遮光时OFF
短路保护配备
自我诊断输出NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(自诊断输出和0V之间)
・剩余电压：1.6V以下(流入电流为50mA时)
　输出动作不稳定入光状态持续5s以上时，或输出晶体管出现故障时OFF
短路保护配备
反应时间12ms以下
指示灯受光器上装有三色指示灯
・检测输出工作状态指示灯：红色LED(一个或多个光轴遮光时亮起)
・安定入光表示灯：緑色LED(全光軸安定入光時点灯)
・不稳定入光指示灯：黄色LED(一个或多个光轴不稳定入光时亮起)
※当输出晶体管出现故障时，三色指示灯会同时闪烁
防干扰功能配备(2台传感器可紧贴安装)
环
境
性
能		保护构造IP65(IEC)、防喷流型
使用环境温度－10～＋50℃(注意不可结露、结冰)，存储时：－10～＋60℃
使用环境湿度35～85％RH，存储时：35～85％RH
使用环境照明度白炽灯：受光面照明度3,500lx以下
耐电压AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击加速度100m/s2 (约10G)　X,Y和Z方向各3次
投光元件红外线LED(同步光束扫描方式)
材质保护外壳：铝，部件盒：ABS，前罩：丙烯，透镜：丙烯
电缆0.5mm2 4芯(投光器：3芯)橡皮电缆长0.5m，一端带圆型连接器
※请与另售连接电缆一起使用。
电缆延长0.5mm2以上的电缆全长可延长至100m，适用于投光器和受光器
(但2个投光器间防干扰电线可延长至20m)
重量(包括投光器和受光器)约1,020g约1,150g约1,400g约1,660g
　带防溅帽型约1,330g约1,500g约1,840g约2,190g
附件MS-NA40-1(传感器安装支架)：投光器用、受光器用2个1套，调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

尺寸图

  • 单位mm

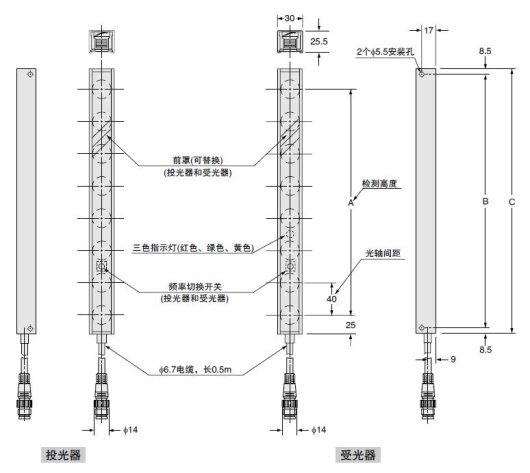

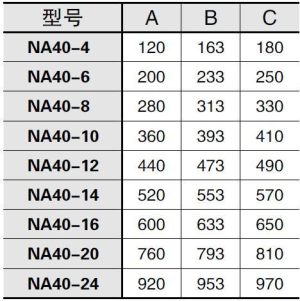

NA40-□

传感器

NA40-□
NA40-□

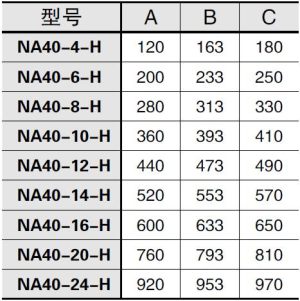

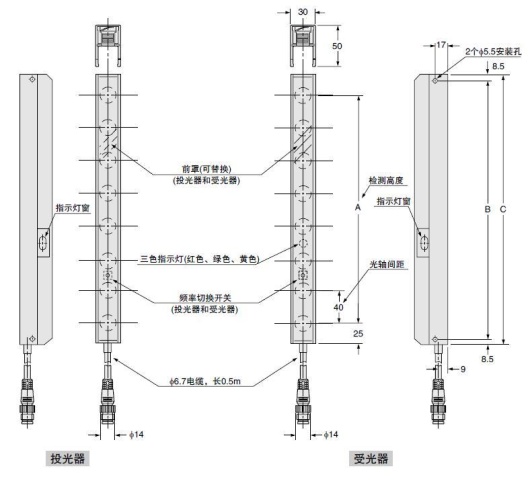

NA40-□-H

传感器

NA40-□-H

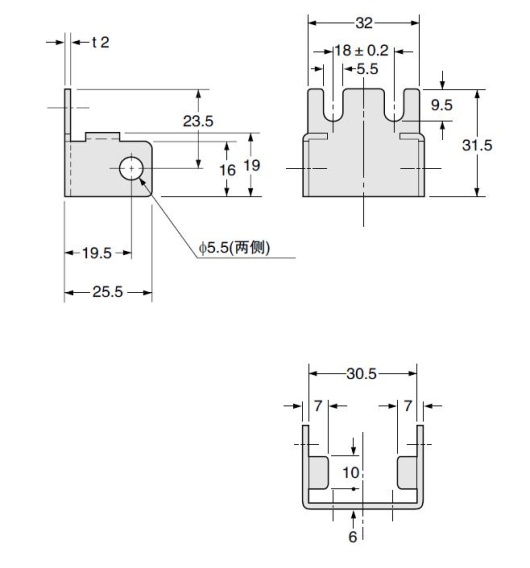

MS-NA40-1

传感器安装支架(附带)

材质：SPCC(光泽镀锌)
4个支架为一套
[附带4个M5桁架头螺丝(长40mm),
4个螺母和4个弹簧垫圈。]

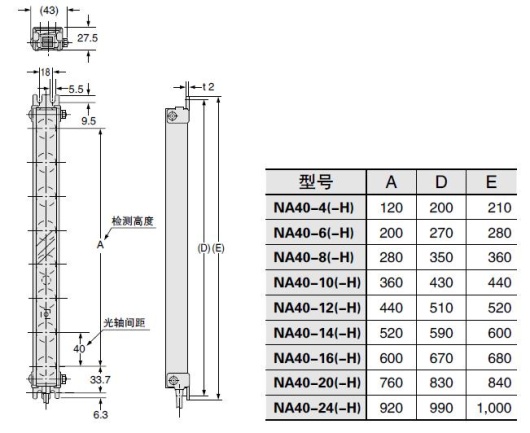

安装图

NA40-□的安装图。
带防溅帽型(NA40-□-H)以同种方式安装。

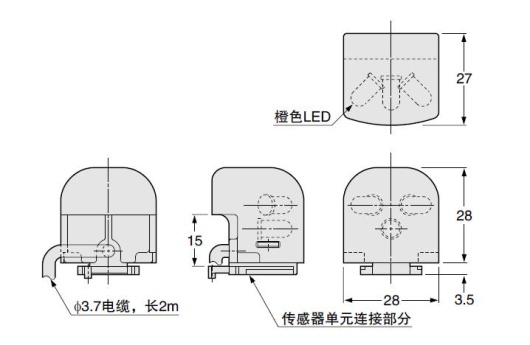

SF-IND

适用于区域传感器的大型指示灯(另售)

SF-IND

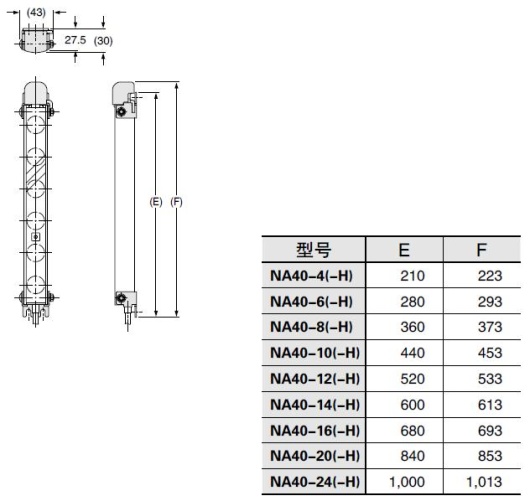

安装图
该图为带有安装支架的安装尺寸图
带防溅帽型(NA40-□-H)以同种方式安装。

回路・连接

输 入、输出电路图

投光器

投光器
符号・・・D:电源逆接保护用二极管
(注1):若不使用防干扰电线(橙色/紫色)，请将其绝缘。
(注2):请勿将投光器的防干扰电线(橙色/紫色)与受光器的自我诊断输出电线(橙色)连接。这可能会引起损坏。

受光器

受光器
符号・・・D:电源逆接保护用二极管
ZD1、ZD2:电涌电压吸收用齐纳二极管
Tr1、Tr2:NPN输出晶体管

连接器针配置图

投光器

投光器

受光器

受光器

使用注意事项

  • 请勿将本产品作为保障人身安全的检测装置使用。
  • 欲进行冲床的安全装置或其它以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。
  • 若将本产品作为保障人身安全的检测装置，可能会导致死亡或重伤。
  • 如需符合海外标准，则请使用光幕传感器。
  • 在日本国内用作冲压设备、切断机(切纸机)的安全装置时，请使用光幕传感器SF4B-□-01<V2>

防干扰功能的设定

・周请务必在切断电源的状态下操作频率切换开关。在电源接通的状态下操作时，会导致动作停止。在关闭电源并重新接通后，即会恢复。
・无法在指定以外的位置使用频率切换开关。
・传感器A因故故障时，传感器B将停止动作。确认传感器B的动作时，请将频率切换开关切换为“1”。此外，仅传感器B故障时，传感器A将继续正常动作。

  • 不使用防干扰功能时(使用1套传感器)，请确认投光器和受光器的频率切换开关均设定为"1"。其它设定下，可能会产生动作异常。

使用一套传感器时
将投光器与受光器的频率切换开关设为"1"。请勿使用其它设定。

使用一套传感器时

使用两套传感器时

  • 利用本产品的防干扰功能，最多有两套传感器可紧贴安装。防干扰功能请按下列步骤进行设定。
    (1)设定频率切换开关。将罩闭锁装置按箭头方向滑入，并向上拉起前罩。
    (2)用附带的调整螺丝刀旋转频率切换开关，选择频率。
使用两套传感器时

将传感器A的投光器、受光器的频率切换开关都设在"1"，而传感器B为"2"。请勿使用其它设定。

频率切换开关的设定

(3)连接传感器A和传感器B的防干扰电线(INTER LOCK)。

  • 请将0V连接为通用形式。
  • ＋V可以不连接为通用形式。
连接传感器A和传感器B的防干扰电线(INTER LOCK)
(注1):传感器A和B间整个线路距离须在20m内。
(投光器间防干扰电线长度和0V线长度也须小于20m。)
