| 所属类型： | 光电传感器 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 小小体形、性能优异 |
体型小巧
|
 |  |  |
UL/C-UL
、CE
、UKCA
已取得。
UL : Recognition认证
|
※与EX-10系列相比
采用无引线焊接贴装的新型半导体封装技术，实现最薄3mm机壳。即便是过去只有光纤头才能安装的狭窄空间，而今也可轻松自如地装入。同时，内置有放大器，无需另外安装放大器，可节省空间。
|
|
|
耐弯曲电缆型 全机型系列阵容 |  |
保护结构IP67 |  |
|
|
|
|
注意：传感器本体上未附带安装用支架,用户可根据安装方法加以选择。请选购另售的传感器安装支架MS-EXZ-□。
| 种类 | 形状 | 检测距离 | 型号(注1) | 输出动作 | ||
|---|---|---|---|---|---|---|
| NPN输出 | PNP输出 | |||||
| 正 面 检 测 型 |  | 50mm | EX-Z11FA | EX-Z11FA-P | 入光时ON | |
| EX-Z11FB | EX-Z11FB-P | 遮光时ON | ||||
| 200mm | EX-Z12FA | EX-Z12FA-P | 入光时ON | |||
| EX-Z12FB | EX-Z12FB-P | 遮光时ON | ||||
| 500mm | EX-Z13FA | EX-Z13FA-P | 入光时ON | |||
| EX-Z13FB | EX-Z13FB-P | 遮光时ON | ||||
| 耐弯曲 电缆型 | 50mm | EX-Z11FA-R | EX-Z11FA-P-R | 入光时ON | ||
| EX-Z11FB-R | EX-Z11FB-P-R | 遮光时ON | ||||
| 200mm | EX-Z12FA-R | EX-Z12FA-P-R | 入光时ON | |||
| EX-Z12FB-R | EX-Z12FB-P-R | 遮光时ON | ||||
| 500mm | EX-Z13FA-R | EX-Z13FA-P-R | 入光时ON | |||
| EX-Z13FB-R | EX-Z13FB-P-R | 遮光时ON | ||||
| 侧 面 检 测 型 |  | 50mm | EX-Z11A | EX-Z11A-P | 入光时ON | |
| EX-Z11B | EX-Z11B-P | 遮光时ON | ||||
| 200mm | EX-Z12A | EX-Z12A-P | 入光时ON | |||
| EX-Z12B | EX-Z12B-P | 遮光时ON | ||||
| 500mm | EX-Z13A | EX-Z13A-P | 入光时ON | |||
| EX-Z13B | EX-Z13B-P | 遮光时ON | ||||
| 耐弯曲 电缆型 | 50mm | EX-Z11A-R | EX-Z11A-P-R | 入光时ON | ||
| EX-Z11B-R | EX-Z11B-P-R | 遮光时ON | ||||
| 200mm | EX-Z12A-R | EX-Z12A-P-R | 入光时ON | |||
| EX-Z12B-R | EX-Z12B-P-R | 遮光时ON | ||||
| 500mm | EX-Z13A-R | EX-Z13A-P-R | 入光时ON | |||
| EX-Z13B-R | EX-Z13B-P-R | 遮光时ON | ||||
| (注1): | 在传感器本体中记载的型号名称上有"E"记号的机型为投光器，有"D"记号的机型为受光器。 |
|---|
| 种类 | 透过型 | ||||||
|---|---|---|---|---|---|---|---|
| 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | ||
| 型号 (注2) | 入光时 ON | EX-Z11FA (-P)(-R) | EX-Z11A (-P)(-R) | EX-Z12FA (-P)(-R) | EX-Z12A (-P)(-R) | EX-Z13FA (-P)(-R) | EX-Z13A (-P)(-R) |
| 非入光时 ON | EX-Z11FB (-P)(-R) | EX-Z11B (-P)(-R) | EX-Z12FB (-P)(-R) | EX-Z12B (-P)(-R) | EX-Z13FB (-P)(-R) | EX-Z13B (-P)(-R) | |
| 适用的规格及认证 | CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL认证 | ||||||
| 检测距离 | 50mm | 200mm | 500mm | ||||
| 最小检测物体 | ø0.3mm不透明体 （完全遮光物体） (投光•受光器设 定距离50mm) | ø0.5mm不透明体 （完全遮光物体） (投光•受光器设 定距离200mm) | ø1.0mm不透明体 （完全遮光物体） (投光•受光器设 定距离500mm) | ||||
| 应差 (迟滞) | - | ||||||
| 重复精度 (检测轴直角方向) | 0.02mm以下 | 0.03mm以下 | 0.05mm以下 | ||||
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | ||||||
| 消耗电流 | 投光器：10mA以下、受光器：10mA以下 | ||||||
| 输出 | <NPN输出型> NPN开路集电极晶体管 • 最大流入电流：20mA • 外加电压：30V DC以下（输出和0V间） • 残留电压： 1.5V以下（流入电流20mA） <PNP输出型> PNP开路集电极晶体管 • 最大流出电流：20mA • 外加电压：30V DC以下（输出和＋V间） • 残留电压： 1.5V以下（流出电流20mA） | ||||||
| 短路保护 | 配备 | ||||||
| 响应时间 | 0.5ms以下 | ||||||
| 工作状态指示灯 | 橙色LED(输出ON时点亮) | ||||||
| 稳定指示灯 | 绿色LED(稳定入光时，稳定非入光时点亮) | ||||||
| 耐 环 境 性 | 保护构造 | IP67（IEC） | |||||
| 使用环境温度 | -10～+55℃（注意不可结露、结冰）、存储时：-30～+70℃ | ||||||
| 使用环境湿度 | 35～85%RH、存储时：35～85%RH | ||||||
| 使用环境照度 | 白炽灯：受光面照度5,000ℓx以下 | ||||||
| 耐电压 | AC1,000V 1分钟 所有充电部与外壳之间 | ||||||
| 绝缘电阻 | 所有充电部与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||||
| 耐振动 | 频率10～500Hz 双振幅3mm（MAX.20G） X，Y和Z方向各2小时 | ||||||
| 耐冲击 | 频率500m/s2（約50G） X，Y和Z方向各3次 | ||||||
| 投光元件 | 红色LED（投光波峰波长: 650nm，变调式） | ||||||
| 接地方式 | 浮动 | ||||||
| 材质 | 本体外壳: PBT，镜头: 聚碳酸脂，支架部: SUS304(正面检测型 背面部SUS301) | ||||||
| 电缆(注3) | 带0.1mm23芯(投光器2芯） 橡胶绝缘电缆2m | ||||||
| 电缆延长 | 0.3mm2以上的电缆，投光 • 受光器各全长最长可延长到50m | ||||||
| 重量 | 本体重量: 投光 • 受光器各自约15g，包装重量:约35g | ||||||
| 附件 | M2安装螺丝: 1套(正面检测型: 长度6mm，侧面检测型: 长度10mm) | ||||||
| (注1): | 未指定的测量条件为使用环境温度=+23℃。 |
|---|---|
| (注2): | 型号名附有"-P"的机型为PNP输出型，附有"-R"的机型为耐弯曲电缆型。 |
| (注3): | 耐弯曲电缆型，带0.1mm23芯(投光器2芯)耐弯曲橡胶绝缘电缆2m。 |

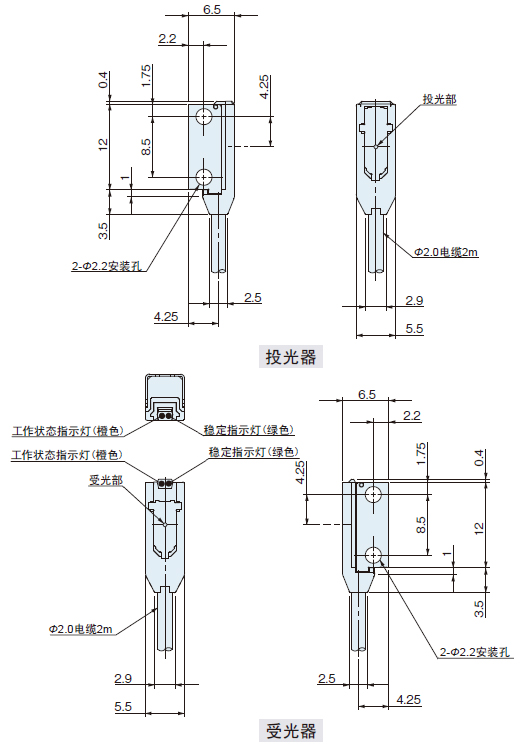

传感器
|

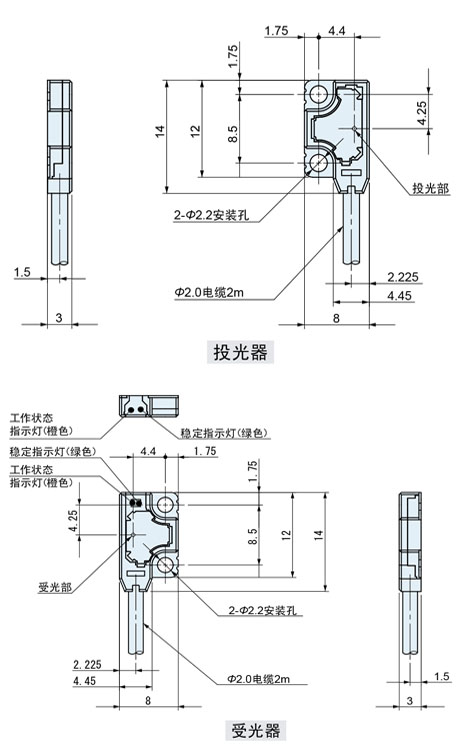

传感器
|

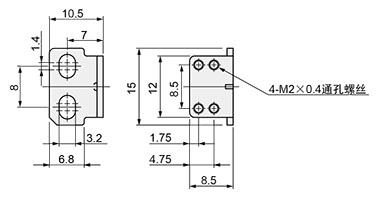

传感器安装支架(另售)
|

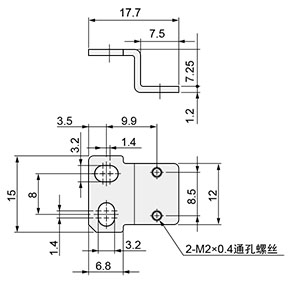

传感器安装支架(另售)
|

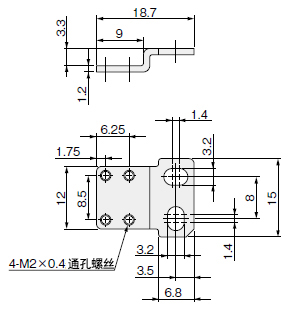

传感器安装支架(另售)
|
背面安装板(另售)
|
| 品名 | 型号 | 内容 |
|---|---|---|
| 传感器安装支架 | MS-EXZ-1 | 正面检测型及侧面检测型通用 L型安装支架(SUS304制) (需要2套) |
| MS-EXZ-2 | 正面检测型专用安装支架(SUS304制) (需要2套) | |
| MS-EXZ-3 | 侧面检测型专用安装支架(SUS304制) (需要2套) | |
| 背面安装垫片 | MS-EXZ-4 | 正面检测型专用背面安装垫片(聚缩醛制)(含10个) |
|
|
| |||||||||
|
输入・输出电路图
|
|
输入・输出电路图
|
|
|
|
![可远距离检测出φ1.0mm的微小物体 [EX-Z13□]](https://img.zelixin.cn/upload_files/product_panasonic/content/sensor/photoelectric/ex-z//pic05.jpg)
