| 所属类型： | 光电传感器 |
| 品 牌： | 松下 |
| 产 地： | 苏州 |
| 状 态： | 在产 |
| 特 点： | 参阅基本信息 |
世界通用的标准传感器
|
 |  |
CE
、GB
已取得。
CE : 低电压指令, EMC指令
NX5系列可以在24～240V AC或12～240V DC的电压下操作，适用于全球所有的电源电压。 |  |
多电压电源的传感器进深仅35mm。 |  |
最适用于传送带和立体停车库。 |  |
10m透过型采用了红色LED光源。 |  |
保护构造为IP66，少量灰尘和水滴不会对其产生影响。输出继电器采用封闭继电器。可有效防止排气进入。 |  |
通过防干扰功能(透过型为防干扰滤光器)可贴近安装2个传感器。(30m透过型除外) |  |
|
【终止订货产品号】
透过型
详情请确认生产终止(预定)品一览。
【终止订货产品号】
镜像反射型 长距离型
镜像反射型 带偏极滤光器
扩散反射型
详情请确认生产终止(预定)品一览。
以下是生产终止(预定)品。
| 生产终止品 | 推荐替代品 | ||||
|---|---|---|---|---|---|
| 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 订货产品号： NX5-D700A
型号： NX5-D700A | 2023年9月29日 |  | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-D700A-C5
型号： NX5-D700A-C5 | 2023年9月29日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-D700B
型号： NX5-D700B | 2023年9月29日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-D700B-C5
型号： NX5-D700B-C5 | 2023年9月29日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M10RA
型号： NX5-M10RA | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M10RA-C5
型号： NX5-M10RA-C5 | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M10RB
型号： NX5-M10RB | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M10RB-C5
型号： NX5-M10RB-C5 | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M30A
型号： NX5-M30A | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M30A-C5
型号： NX5-M30A-C5 | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M30B
型号： NX5-M30B | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-M30B-C5
型号： NX5-M30B-C5 | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-PRVM5A
型号： NX5-PRVM5A | 2023年6月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-PRVM5A-C5
型号： NX5-PRVM5A-C5 | 2023年6月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-PRVM5B
型号： NX5-PRVM5B | 2023年6月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-PRVM5B-C5
型号： NX5-PRVM5B-C5 | 2023年6月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-RM7A
型号： NX5-RM7A | 2022年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-RM7A-C5
型号： NX5-RM7A-C5 | 2022年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-RM7B
型号： NX5-RM7B | 2022年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： NX5-RM7B-C5
型号： NX5-RM7B-C5 | 2022年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
【注意】
以下组合产品・可选件将继续销售。
|

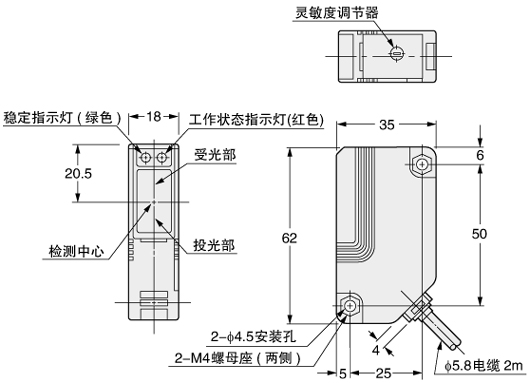

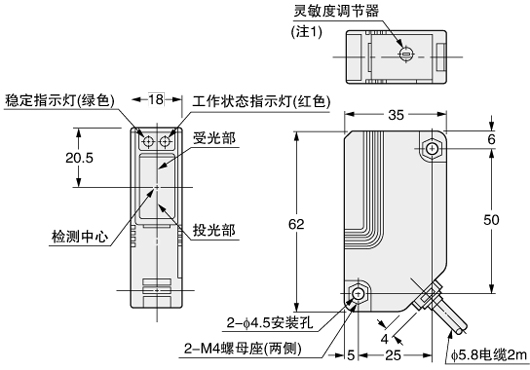

| 种类 | 透过型 | ||||
|---|---|---|---|---|---|
| 长距离 | |||||
| 型号 | NX5- M10RA | NX5- M10RB | NX5- M30A | NX5- M30B | |
| 适用标准 | ・低电压指令：EN IEC 60947-5-2 ・EMC指令：EN IEC 60947-5-2 ・RoHS指令 ・GB/T 14048.10 | ||||
| 检测距离 | 10m | 30m | |||
| 检测物体 | φ20mm以上的不透明体(注4) | φ20mm以上的不透明体、 (完全遮光物体)(注4) | |||
| 应差 | - | ||||
| 重复精度 (垂直于检测轴) | 0.1mm以下 | 0.2mm以下 | |||
| 电源电压 | 24〜240V AC±10%或12〜240V DC±10% 脉动P-P10%以下 | ||||
| 功耗 | 投光器：1VA以下、 受光器：2VA以下 | 投光器：1.5VA以下、 受光器：2VA以下 | |||
| 输出 | 继电器接点1c ・开闭容量：250V AC 1A(电阻负荷) 30V DC 2A(电阻负荷) ・电子寿命：50万次以上(DC额定负载、开关频率3,600次/小时) 10万次以上(AC额定负载、开关频率3,600次/小时) ・机械寿命：1亿次以上(开关频率36,000次/小时) | ||||
| 输出 动作 | 入光时ON | 遮光时ON | 入光时ON | 遮光时ON | |
| 反应时间 | 10ms以下 | ||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) | ||||
| 电源指示灯 | - | 红色LED (通电时亮起) | |||
| 灵敏度调节器 | 配备持续可变调节器 | - | |||
| 自动防 干扰功能 | (使用另售的防干扰滤光器) | - | |||
| 环 境 性 能 | 保护构造 | IP66(IEC)、防水型 | |||
| 使用环境 温度 | -20〜+55℃(注意不可结露、结冰)(注3)、存储时：-30〜+70℃ | ||||
| 使用环境 湿度 | 35〜85%RH、存储时：35〜85%RH | ||||
| 使用环境 照明度 | 白炽灯：受光面照明度3,500lx以下 | ||||
| 耐电压 | 电源连接端子与外壳之间，电源与输出端子之间：AC1,500V 1分钟 继电器接点端子之间：AC1,000V 1分钟 | ||||
| 绝缘电阻 | 电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V的高阻表 | ||||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||
| 耐冲击 | 频率500m/s2 (约50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 红色LED (调制式) | 红外线LED (调制式) | |||
| 投光 波峰 波长 | 660nm | 880nm | |||
| 材质 | 外壳：聚碳酸酯，透镜：聚碳酸酯、 外罩：聚碳酸酯，前罩(仅限回归反射型) ：丙烯 | ||||
| 电缆 | 0.3mm25芯(透过型投光器：2芯)橡皮电缆，长2m | ||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) | ||||
| 重量 | 本体重量： 约100g(受光器:约140g) | 本体重量： 约125g(受光器:约140g) | |||
| 附件 | 调整螺丝刀：1把 | - | |||
| (注1) | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2) | 如果安装了狭缝透光罩(另售)，可检测3×6mm的小物体。 |
| (注3) | 如果传感器要在环境温度-15℃以下使用，请与经销商联系。 |
| 种类 | 透过型 | |||
|---|---|---|---|---|
| 长距离 | ||||
| 型号 | NX5-M10RA | NX5-M10RB | NX5-M30A | NX5-M30B |
| 开关元件功能 | AC-12/DC-12 | |||
| 额定冲击耐电压 | 2.5kV | |||
| 输出 最小使用电流 | DC5V 1mA以上 | |||
| 开启时间 / 关闭时间 (注4) | 10ms / 10ms | |||
| 最大响应频率 (注5) | 50Hz | |||
| 污损度 | 3(工厂环境) | |||
| 触电防护等级 | 分类外 | |||
| 余量增益 | 30% (注6) | 30% | ||
| (注1): | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2): | 输出施加电压应与传感器电源电压相同。 |
| (注3): | 请务必在电源输入和输出端安装短路保护（如保险丝或断路器）。 另外，请使用熔断器（速断型）或断路电流为 3A 以下的断路器。 |
| (注4): | 开启时间和关闭时间是下图中的圆盘旋转时参考传感器和测量传感器的输出延迟时间的测量值。 |
| (注5): | 最大响应频率是下面计算的值。 最大响应频率 = 1 / (开启时间＋关闭时间) |
| (注6): | NX5-M10□的余量增益是灵敏度最大时的值。 |
| 种类 | 回归反射型 | 扩散反射型 | |||||
|---|---|---|---|---|---|---|---|
| 带偏极滤光器 | 长距离 | NX5-D700A | NX5-D700B | ||||
| 型号 | NX5- PRV M5A | NX5- PRV M5B | NX5- RM7A | NX5- RM7B | |||
| 适用标准 | ・低电压指令：EN IEC 60947-5-2 ・EMC指令：EN IEC 60947-5-2 ・RoHS指令 ・GB/T 14048.10 | ||||||
| 检测距离 | 0.1〜5m (注2) | 0.1〜7m(注2) | 700mm(注3) | ||||
| 检测物体 | φ50mm以上的不透明体、 半透明体、 镜面体(注2)(注4) | φ50mm以上的不透明体、 半透明体(注2)(注4) | 不透明体、 半透明体、 透明体(注4) | ||||
| 应差 | - | 动作距离的15%以下(注3) | |||||
| 重复精度 (垂直于检测轴) | 0.2mm以下 | 0.3mm以下 | |||||
| 电源电压 | 24〜240V AC±10%或12〜240V DC±10% 脉动P-P10%以下 | ||||||
| 功耗 | 2VA以下 | ||||||
| 输出 | 继电器接点1c ・开闭容量：250V AC 1A(电阻负荷) 30V DC 2A(电阻负荷) ・电子寿命：50万次以上(DC额定负载、开关频率3,600次/小时) 10万次以上(AC额定负载、开关频率3,600次/小时) ・机械寿命：1亿次以上(开关频率36,000次/小时) | ||||||
| 输出 动作 | 入光时ON | 遮光时ON | 入光时ON | 遮光时ON | 入光时ON | 非入光时ON | |
| 反应时间 | 10ms以下 | ||||||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||||||
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) | ||||||
| 电源指示灯 | - | ||||||
| 灵敏度调节器 | 配备持续可变调节器 | - | 配备持续可变调节器 | ||||
| 自动防 干扰功能 | 配备(2台传感器可紧贴安装) | ||||||
| 环 境 性 能 | 保护 构造 | IP66(IEC)、防水型 | |||||
| 使用 环境 温度 | -20〜+55℃(注意不可结露、结冰)(注5)、存储时：-30〜+70℃ | ||||||
| 使用 环境 湿度 | 35〜85%RH、存储时：35〜85%RH | ||||||
| 使用 环境 照明度 | 白炽灯：受光面照明度3,500lx以下 | ||||||
| 耐 电压 | 电源连接端子与外壳之间，电源与输出端子之间：AC1,500V 1分钟 继电器接点端子之间：AC1,000V 1分钟 | ||||||
| 绝缘 电阻 | 电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V的高阻表 | ||||||
| 耐 振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | ||||||
| 耐 冲击 | 频率500m/s2 (约50G) X,Y和Z方向各3次 | ||||||
| 投光元件 | 红色LED (调制式) | 红外线LED (调制式) | |||||
| 投光 波峰 波长 | 660nm | 880nm | |||||
| 材质 | 外壳：聚碳酸酯，透镜：聚碳酸酯、 外罩：聚碳酸酯，前罩(仅限回归反射型) ：丙烯 | ||||||
| 电缆 | 0.3mm2 5芯(透过型投光器：2芯)橡皮电缆，长2m | ||||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) | ||||||
| 重量 | 本体重量：约140g | ||||||
| 附件 | RF-230(反射镜)：1个 调整螺丝刀：1把 | RF-230(反射镜)：1个 | 调整螺丝刀：1把 | ||||
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230的数值。另外，检测距离表示反射镜的可设范围。
检测物体的检测距离也可为0.1m以下。
|
| 种类 | 回归反射型 | 扩散反射型 | ||||
|---|---|---|---|---|---|---|
| 带偏极滤光器 | 长距离 | |||||
| 型号 | NX5-PRVM5A | NX5-PRVM5B | NX5-RM7A | NX5-RM7B | NX5-D700A | NX5-D700B |
| 开关元件功能 | AC-12/DC-12 | |||||
| 额定冲击耐电压 | 2.5kV | |||||
| 输出 最小使用电流 | DC5V 1mA以上 | |||||
| 开启时间 / 关闭时间 (注4) | 10ms / 10ms | |||||
| 最大响应频率 (注5) | 50Hz | |||||
| 污损度 | 3(工厂环境) | |||||
| 触电防护等级 | 分类外 | |||||
| 余量增益 | 10% (注6) | 10% | 14% (注6) | |||
| (注1): | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2): | 输出施加电压应与传感器电源电压相同。 |
| (注3): | 请务必在电源输入和输出端安装短路保护（如保险丝或断路器）。 另外，请使用熔断器（速断型）或断路电流为 3A 以下的断路器。 |
| (注4): | 开启时间和关闭时间是下图中的圆盘旋转时参考传感器和测量传感器的输出延迟时间的测量值。 |
| (注5): | 最大响应频率是下面计算的值。 最大响应频率 = 1 / (开启时间＋关闭时间) |
| (注6): | NX5-PRVM5□/NX-D700□的余量增益是灵敏度最大时的值。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 生产终止品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 传感器检查器 CHX-SC2 | 订货产品号： CHX-SC2
型号： CHX-SC2 | 2024年3月29日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 狭缝透光罩 | 订货产品号： OS-NX5-3x6
型号： OS-NX5-3x6 | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 防干扰滤光器 | 订货产品号： PF-NX5-H
型号： PF-NX5-H | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 防干扰滤光器 | 订货产品号： PF-NX5-V
型号： PF-NX5-V | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
【注意】
以下组合产品・可选件将继续销售。
| 品名 | 型号/th> | 内容 | |
|---|---|---|---|

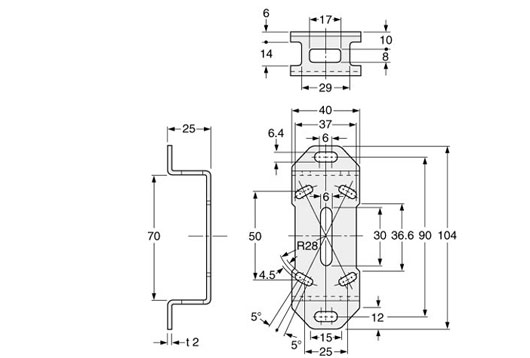

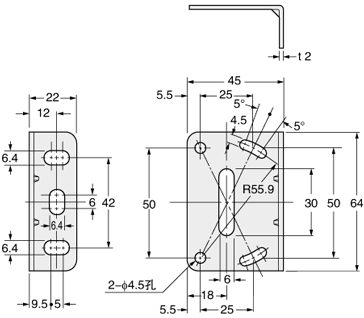

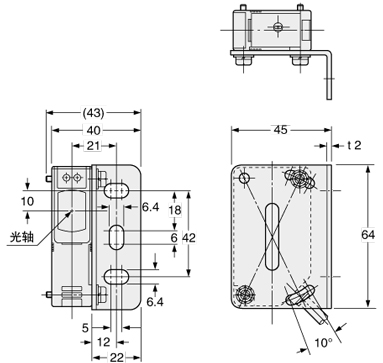

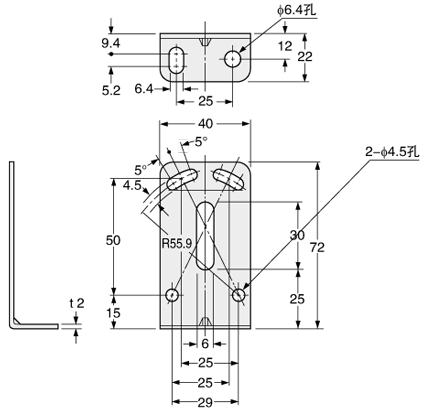

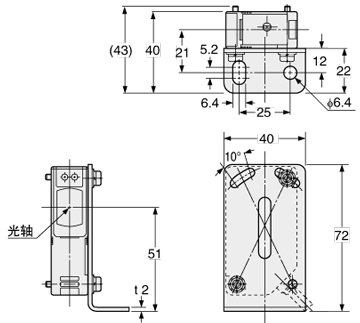

| SL-A□用传感器 安装支架 | MS-NX5-1 | 立式安装支架 （透过型传感器需2个支架。) | |

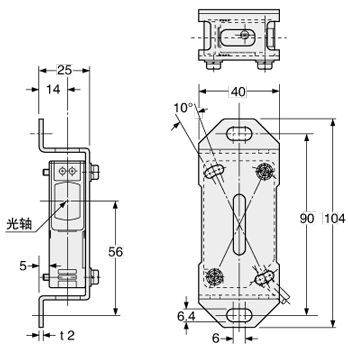

| MS-NX5-2 | 横向安装支架(传感器保护支架) (透过型传感器需2个支架。) | ||

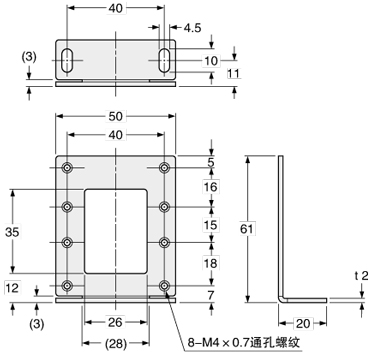

| MS-NX5-3 | 倒装式安装支架 (透过型传感器需2个支架。) | ||

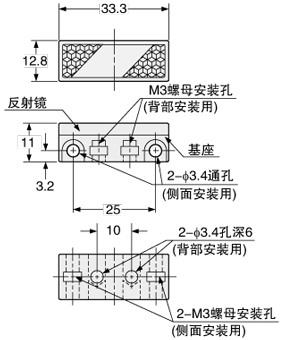

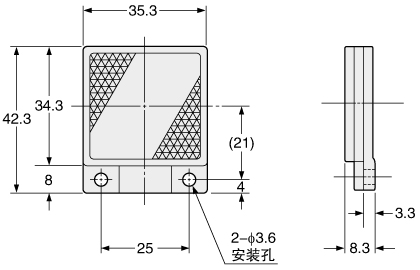

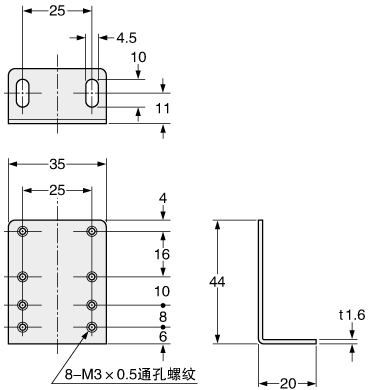

| 反射镜 | RF-210 | ・检测距離： 0.1～1.5m[NX5-PRVM5□] 0.1～2.5m[NX5-RM7□] ・最小检测物体：ø30mm | |
| RF-220 | ・检测距離： 0.1～3.5m[NX5-PRVM5□] 0.1～5m[NX5-RM7□] ・最小检测物体：ø35mm | ||
| 反射镜 安装支架 | MS-RF21-1 | 保护反射镜免受因冲撞而引起的光轴偏差的影响。 | |

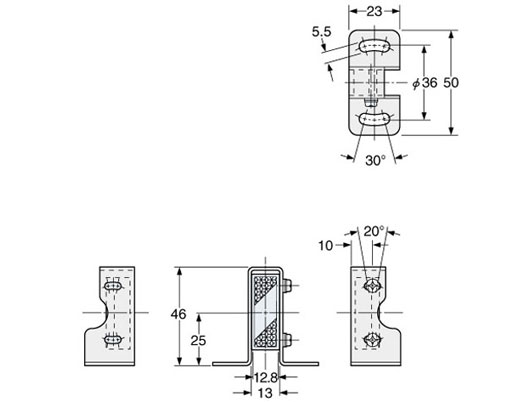

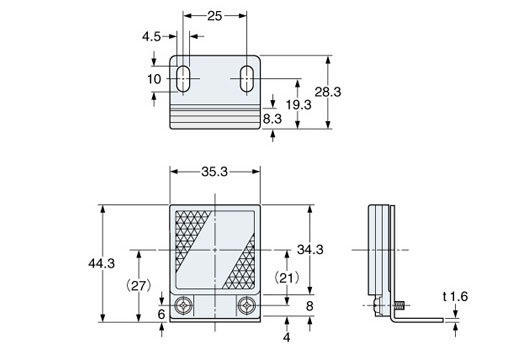

| MS-RF22 | 适用于RF-220 | ||

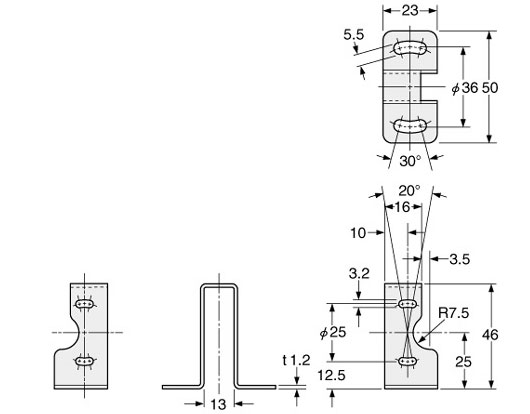

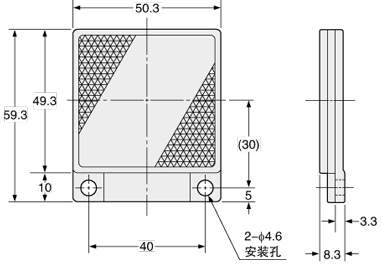

| MS-RF23 | 适用于RF-230 | ||

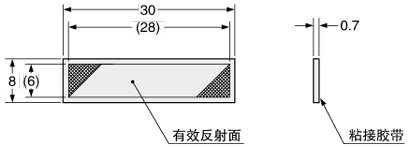

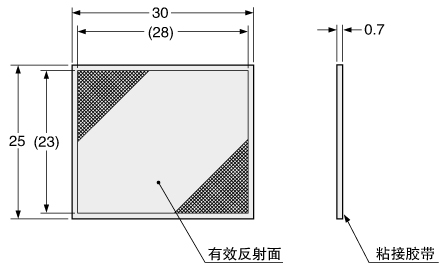

| 反射带 (回归反射型专用) | RF-11 | ・使用时周围温度： -25～+50℃ ・使用时周围湿度： 35～85%RH [注意] ・请注意如果在按住反射带的同时使用，可能会导致性能降低。 ・请勿剪切以使用，否则无法保持性能。 | ・检测距離： 0.1～0.8m[NX5-PRVM5□] 0.1～1m[NX5-RM7□] |
| RF-12 | ・检测距離： 0.1～1m[NX5-PRVM5□] 0.1～1.5m[NX5-RM7□] | ||
|
|
|
|
|
[1]使图中L足够长。 ※ 带偏极滤光器型（NX5-PRVM5□）不需要以上调节。 |  |
检测物体示例
措施

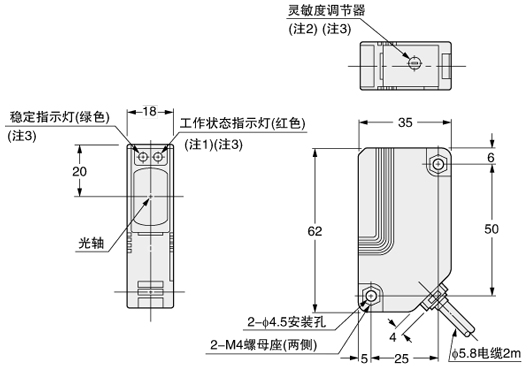

![多电压电源・小型光电传感器[电源内置] NX5](https://img.zelixin.cn/upload_files/product_panasonic/content/sensor/photoelectric/nx5//pic01.gif)
